基礎知識拓展

就上面提到的兩點，我再展開說說[無辜笑]

Ⅰ、基礎知識板塊

1、IO口

IO口是輸出輸出口。

單片機歸根結底，耍的就是IO，作為初學者，IO口是開啟新世界的鑰匙，必學！

輸入口學習

作為“輸入口”，“按鍵”更適合初學者學習。

因?yàn)榘存I在教我們理解引腳的輸入時，功不可沒！

不論“觸摸”多么占據社會的風潮，按鍵是必須放到開發板上的。

放多少個呢？多了浪費，少了不夠，我們就放3個按鍵到開發板吧，可以實現大部分的電子項目了。

輸出口學習

作為“輸出口”學習，沒有比“LED”更適合初學者的了。

多少初學者，因?yàn)辄c(diǎn)亮一個LED，而興奮不已。

為了增加趣味性，這里我們使用紅黃綠3種顏色，3個LED。

既可以實現3LED的流水燈，又可以模仿紅綠燈系統的運行過程，熟悉C語言的執行流程。

2、PWM脈寬調制

PWM輸出，也是初學者必須掌握的一種知識，可用于呼吸燈、電機控制、舵機控制等場合。

利用上面的LED，可以做呼吸燈實驗，這個是利用調PWM的占空比實現的。

再來一個調頻！加一個無源蜂鳴器。

記住，是無源的，咱不要有源的。

無源于有源的區別

無源蜂鳴器配合PWM，可以輸出do ri mi fa so la xi音調，制作音樂不是夢！

總結

用IO口模擬PWM，可以增加初學者對PWM原理的理解。

模擬PWM后，單片機恐怕再不能干其它事情，所以，如果單片機有硬件PWM，那就完美了…

先學模擬PWM理解原理，再使用硬件PWM做更多項目。

3、定時器、UART串口、看門狗

這幾項內容，是普通單片機的標配，當然STC單片機本身有。

4、ADC模數轉換

萬物互聯，傳感器大爆發。

ADC作為一種可以把模擬電壓轉換成數字電壓的外設，越來越需要。

所以我們還需要找一款自帶ADC外設的單片機。

用ADC做什么實驗學習呢？

可以給我們的產品中加一個鋰電池，用ADC來測量電池電壓。

開發板加鋰電池，這個主意不錯，可以讓我們的開發板制作更多移動便攜項目。

5、I2C口

以前，我們學習I2C通信，總是喜歡用24C02來教學。

但是，STC單片機本身已經自帶EERPOM，再在電路中接一個24C02，總感覺哪里不妥。

不如，我們找一款I(lǐng)2C通信的其它芯片。

選3軸加速度傳感器吧，有了它，不僅可以學習I2C通信，還可以給我們帶來更多的無限創意。

6、SPI口

考慮到產品的趣味性，這個開發板，我們必須帶一個屏幕。

屏幕上要顯示漢字，那就必須要一顆存儲容量足夠大的外部FLASH芯片，用來存放漢字的字模。

這里我們選擇SPI口通信的25Q64，8M容量，可以放好幾種不同字體、不同像素大小的字庫。

7、并口通信

以上提到的UART串口、I2C口、SPI口，都是串行通信的典范。

幾乎所有的外部傳感器和物聯網通信模塊，都使用這3種其中的一種。

為了讓初學者更好地理解串行通信和并行通信的區別，我們必須要加一個并行通信的器件。

我們選擇8位并行通信的液晶屏，12864就是8位并行通信。

不過，12864和彩色液晶屏比起來，效果差了點。

8位并口驅動的彩色TFT，接線方法和12864一模一樣。

學習同樣的知識，不如來個效果好的吧。

常見的開發板上配的TFT，是2.4英寸、2.8英寸、3.2英寸，它們的分辨率都是240*320，都是普通的正視屏，稍微歪著看，就“走色了”。

這種效果的屏幕，做產品已經不被人接受。

就好像你用了固定硬盤后再用機械硬盤的感覺是一樣的。

320*240的分辨率，對51單片機來說，其實已經很吃力了，我們就不追求更高分辨率的屏幕了。

但是，我們知道，在同樣的分辨率下，越小的屏幕，越清晰，效果越好。

所以，我們從這一點入手，選擇2.0英寸的屏幕。

這次，必須要選擇IPS多角度屏。

這種屏，才是我們現在人們可以接受的。

我們既然要在開發板上做項目，那就必須做成產品級的。

8、低功耗電源管理

這個就不必多說了，低功耗就是電子產品的趨勢。

所以，我們需要單片機帶低功耗管理單元，以方便初學者學習。

以上呢，就是我們對開發板的要求。

總結一下我們這次準備做的項目思路。

我們選擇STC最新推出的STC8G2K64S4，作為開發板的主控芯片。

這款單片機，帶10位ADC、硬件PWM、硬件I2C、硬件SPI、4個UART串口、5個16位定時器、低功耗管理單元。

簡直是為初學者量身定制的單片機。

Ⅱ、產品板塊

普通開發板，考慮到開發需求，會把所有的引腳都用排針引出，又不能被屏幕擋住，所以做的個頭比較大。

但是，用排針引出的那些引腳，絕大多數都已經被開發板上的芯片使用了，很少有人在使用這些引腳連接外部模塊。

其實，我們只需要引出開發板上芯片沒有使用過的單片機引腳就可以。

而且呢，我們可以把排針或者排母放到電路板的一面，把液晶屏放到電路板的另一面。

這樣就可以縮小電路板的體積，更加地貼近實際的產品。

另外，開發板上引出的引腳，要有普通IO、PWM口、UART串口、I2C口、SPI口、ADC模數轉換口。

以方便連接更多的外部傳感器和通信模塊。

Ⅲ、最后的補充

鋰電池要拔下來，再配個充電器？

不不不，那是古老的電子產品。

我們給開發板上加一個鋰電池充電芯片就可以了，比如TP4056。

再加一個USB轉TTL芯片CH340，實現程序下載和串口通信。

STC程序下載麻煩，需要強制開發板斷電和上電？

不要緊，我們給他加一個按鍵電源開關，只需輕輕一點，就可以實現下載，還能當做復位按鍵，一舉兩得。

實物展示

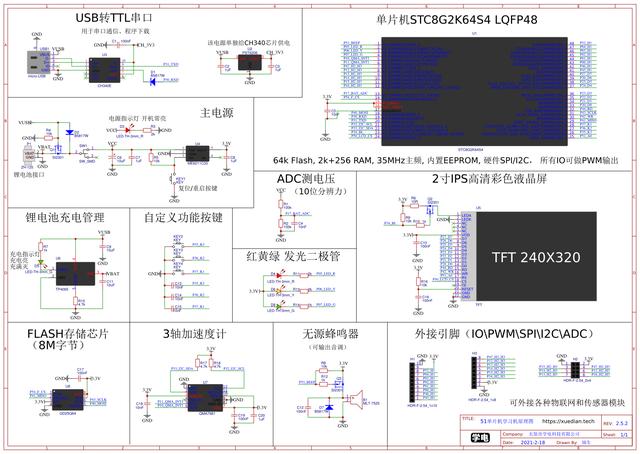

綜合以上考慮因素，開發板的原理圖就出爐了。

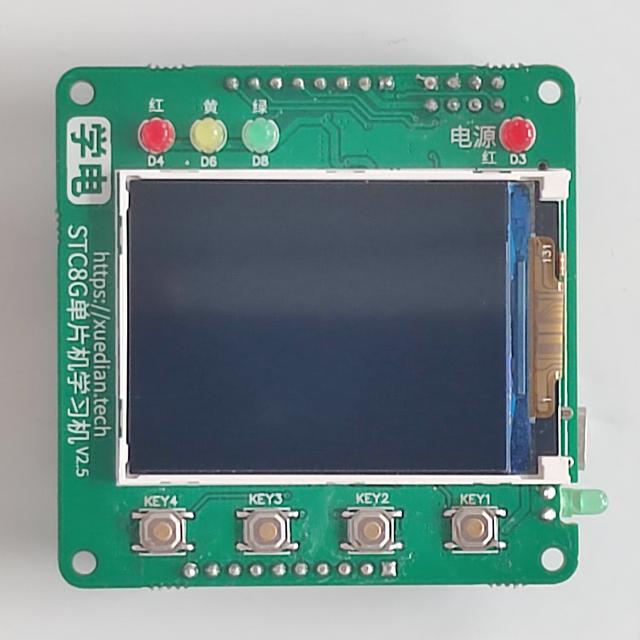

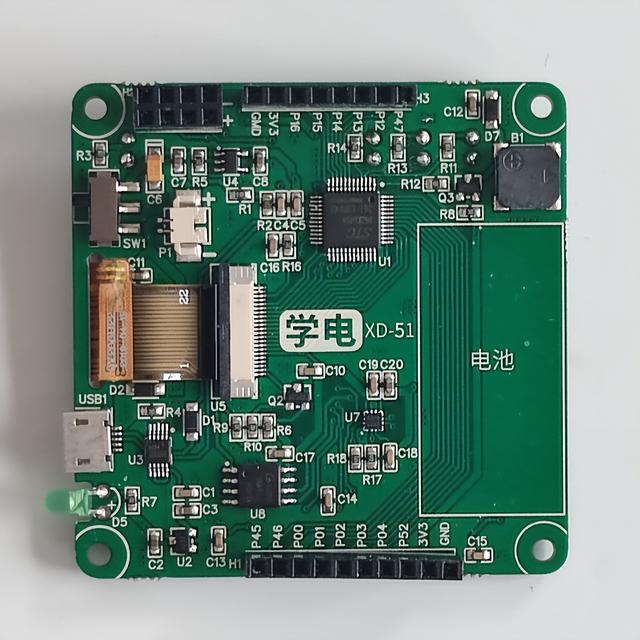

做好PCB。

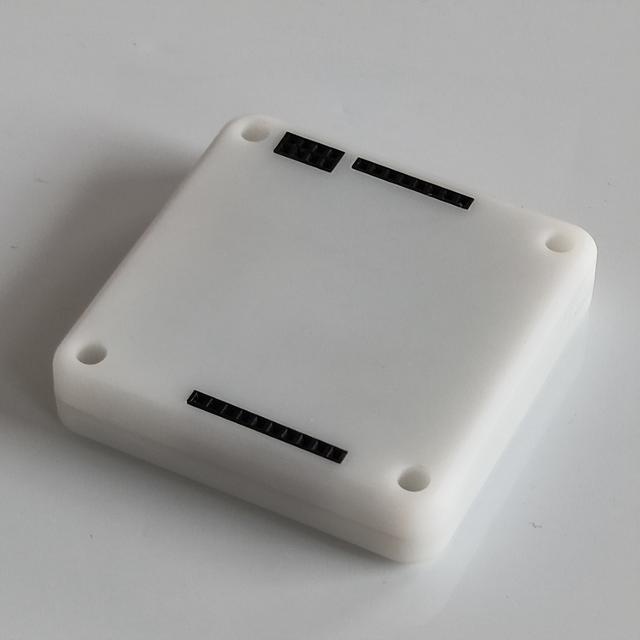

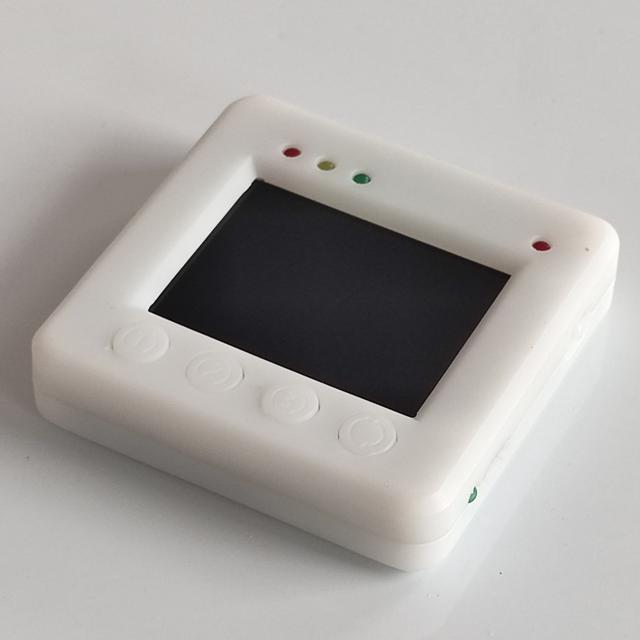

打印個3D外殼上去。

實測，3D打印的外殼，不耐摔！！

只要掉在地上，摔爛的幾率非常大！

不要問我是怎么知道的…

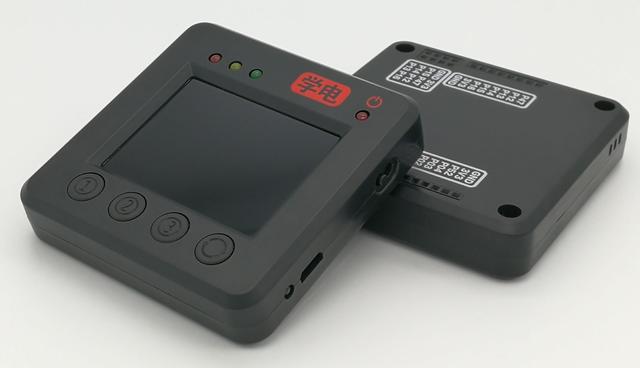

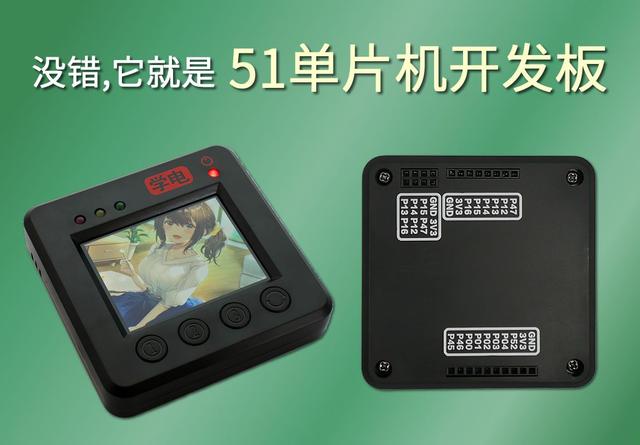

既然要做產品級，我們還是找個模具廠做殼吧，雖然有點貴，但模具做出的殼子，手感和質量都是非常OK的，也是非常瘦的…

背面的那些引腳，不如再把引腳名稱加上去，方便我們連接外部模塊。

如下所示：

因?yàn)楸趁嫱鈿た臻g有限，只能寫它的IO引腳名稱。

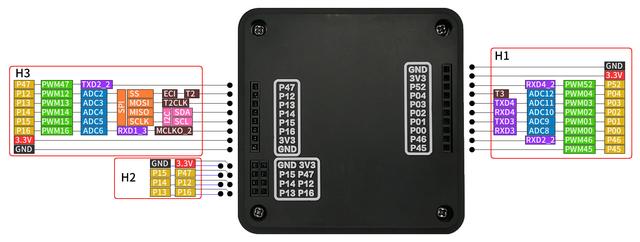

那些復用的引腳名稱，就看下面這張圖。

我要的UART、I2C、SPI等，應有盡有。

開發板做好了，當然還要做好對應的例程代碼，用于學習。

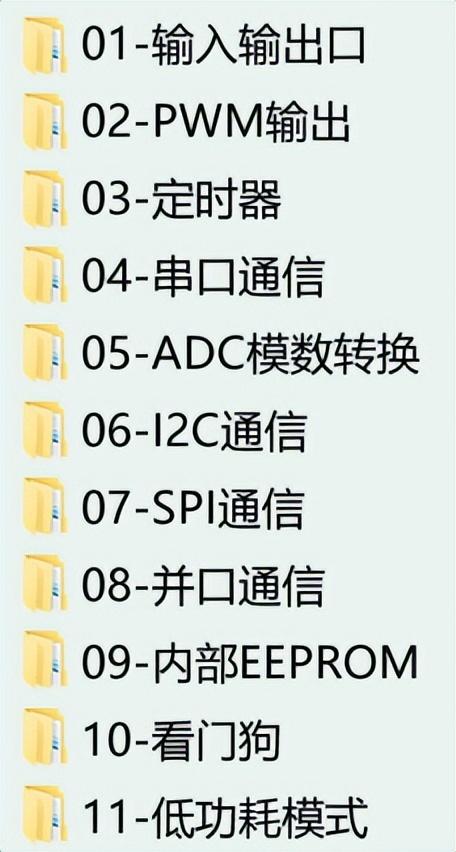

首先，針對全部基礎知識，做好基礎例程。

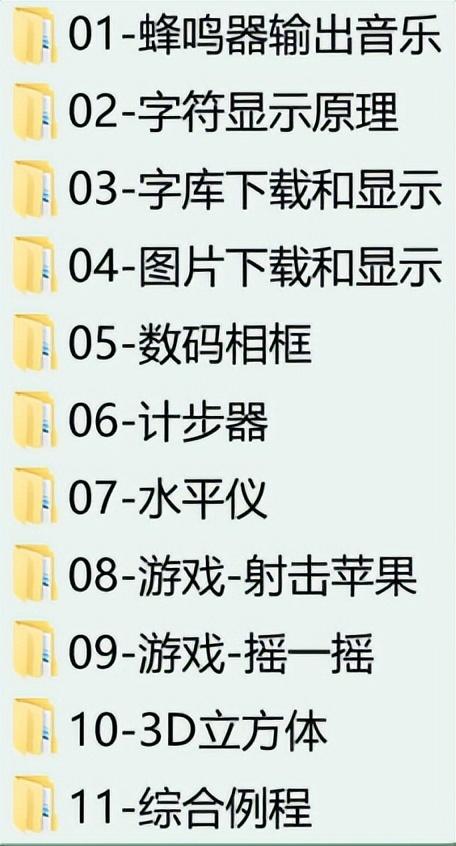

基礎例程學完了，那總得做點項目吧？來，應用例程也做好。

想知道應用例程和實際產品相差多大？來，上圖。

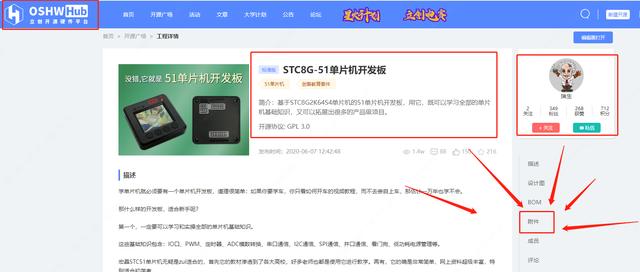

附件下載

可以參考一下，或者找我發“51單片機”。

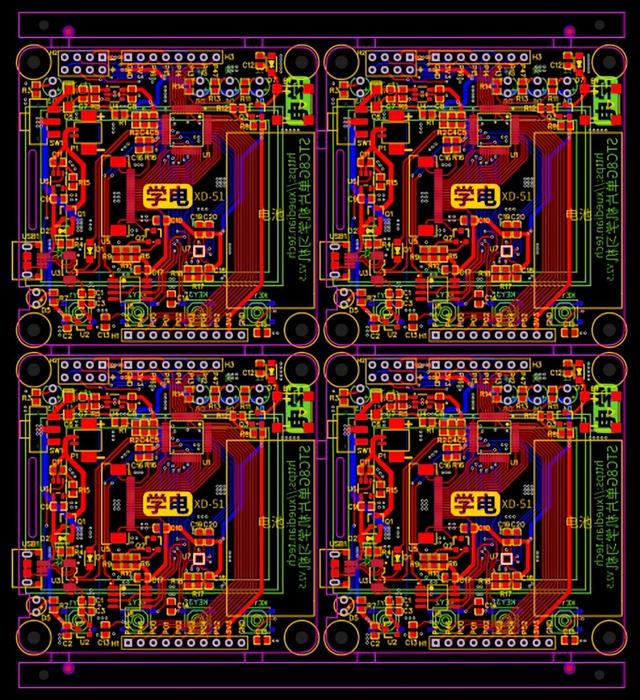

PCB走線圖

如果你喜歡這個文章或者覺得非常有用，歡迎點贊、轉發、關注一下~
