實驗?zāi)康模?/p>

1、 當觸發系統的啟動按鈕時，S7-1500本地的3號槽位DQ模塊的輸出QB4內的8位以0.5Hz的頻率實現指示燈的逐位順序滾動點亮(即跑馬燈功能)。

2、 當系統停止時，QB4的所有位需被復位為0。

實訓操作：

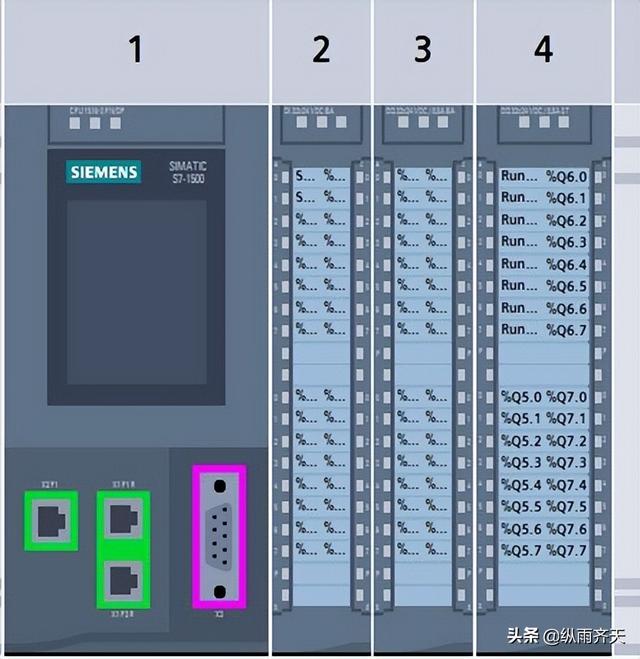

1>、新建項目，添加新設備，在硬件組態窗口組態1500CPU和一個DI和兩個DO模塊；

2>、程序編寫

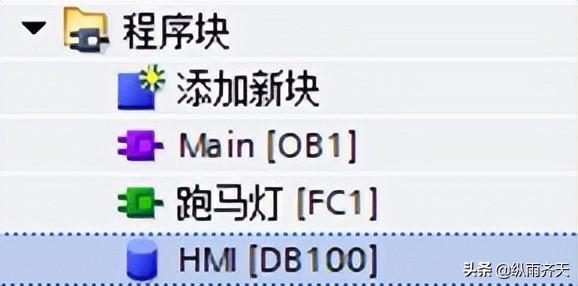

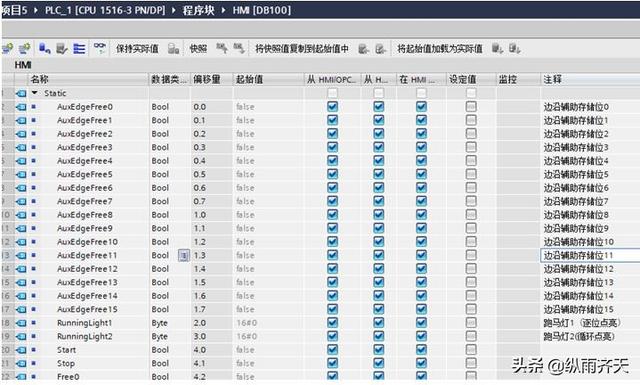

2.1、建立全局DB塊，DB100

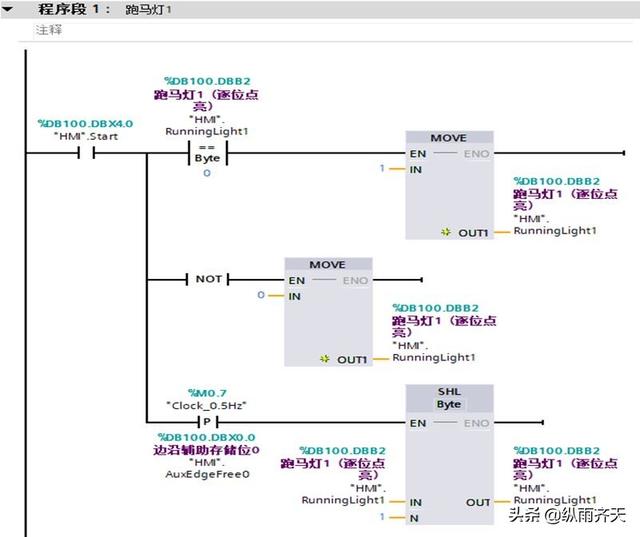

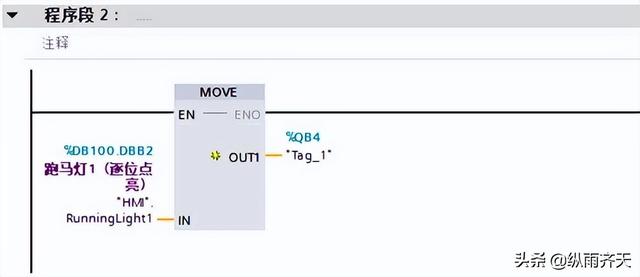

2.2、建立功能FC1

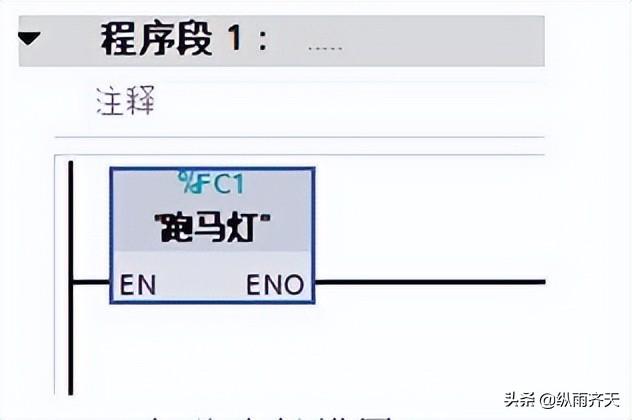

2.3、在OB1中調用功能FC1

3>、添加仿真觸摸屏

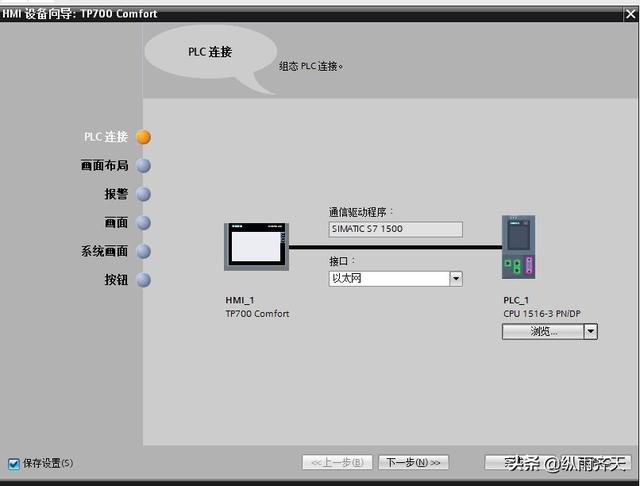

3.1、添加新設備àTP700 Comfort觸摸屏，并根據向?qū)ЫM態好觸摸屏；

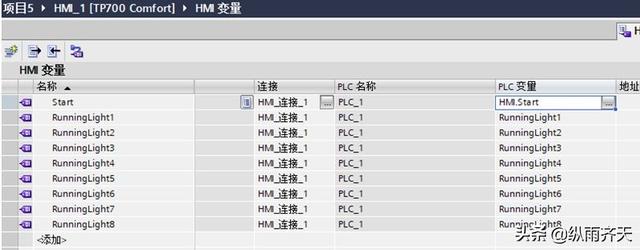

3.2、建立連接變量

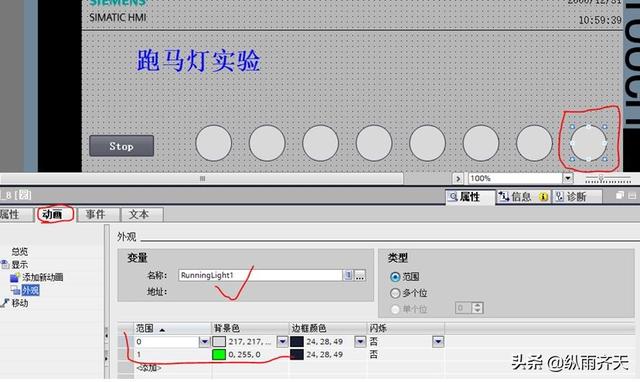

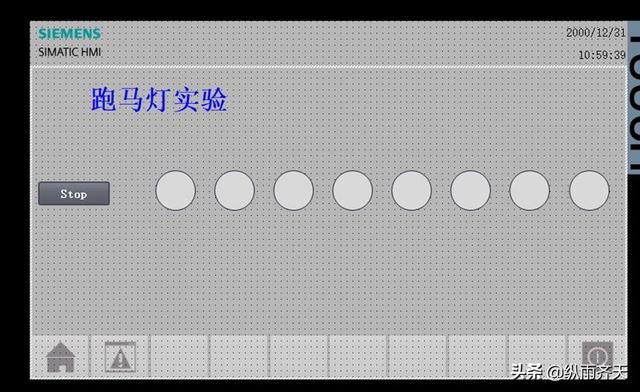

3.3、編輯根畫面

3.4、對象的變量連接：鼠標右鍵單擊選擇對象，在對象屬性對話框中依次編輯對象的動畫屬性；

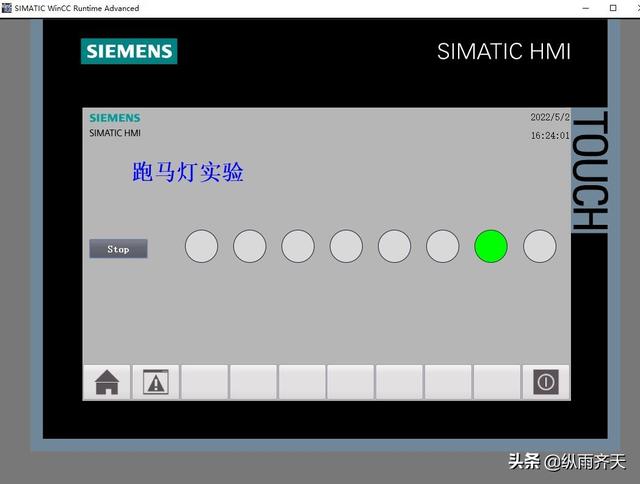

4>、程序下載仿真：

5>、問題延伸討論：

①、仿真過程中無法對DI模塊的點進行強制；

②、仿真過程中，若時鐘頻率設置的太快，在仿真觸摸屏上看到的跑馬燈效果是亂的；

③、利用CPU自帶的CPU時鐘觸發跑馬燈，在啟動時會造成跑馬燈的第一個顯示時間不夠精準；

④、本例是利用移位指令來實現跑馬燈，還可以使用循環移位；

⑤、給模塊的Q點區域賦值時需單獨賦值，否則易造成啟動后第一位看不到點亮的效果。
