第一部分

三、 快速訪問工具欄

對項目的打開、保存、測量、三維查看可以快速的完成。

圖7：快速訪問欄

四、 當前活動信息欄

包含有當前軟件版本、項目名稱、視圖名稱、幫助與信息中心

圖8：活動信息欄

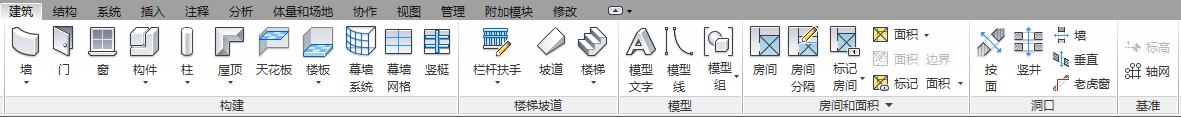

五、 選項卡

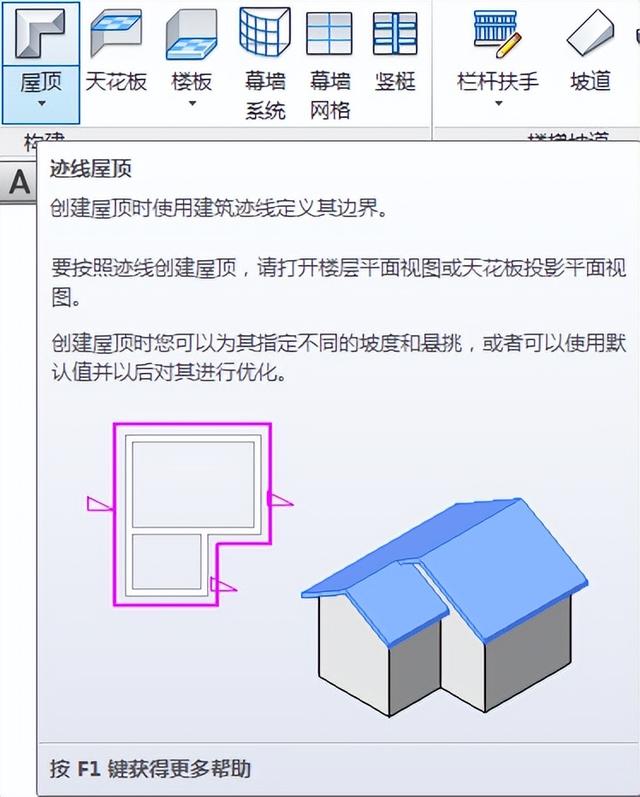

包含了軟件所有的功能指令信息，每一個指令信息包含有下列的面板操作信息。而每一個面板里又匯集了工具操作指令。讓我們對每一個工具指令的位置使用更加的直接。將光標放置在某一個指令上稍作停留，軟件會顯示出該指令的大概操作介紹，也可使用F1在官網上進行詳細的了解。極大的方便了使用者對指令的了解。

圖9

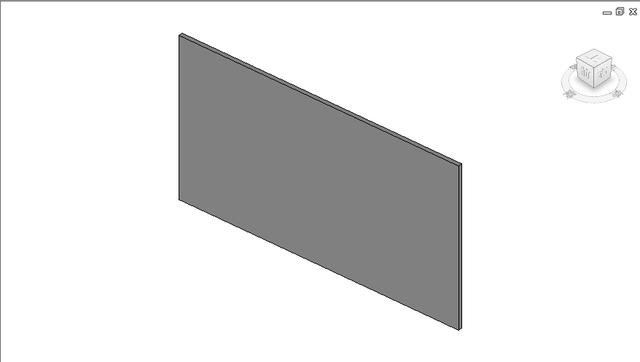

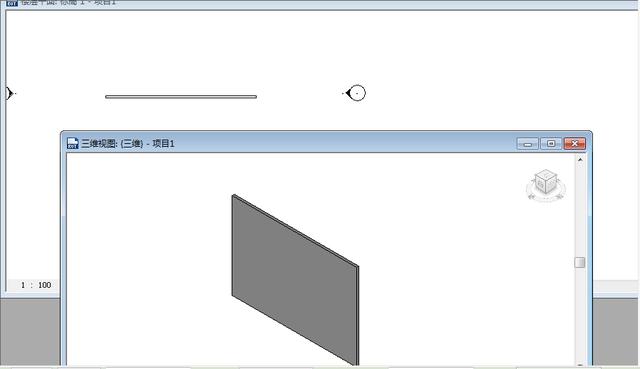

例如我們繪制一面墻，直接點擊墻—繪制—三維查看。這樣繪制起來，非常的方便。

圖10：墻體演示

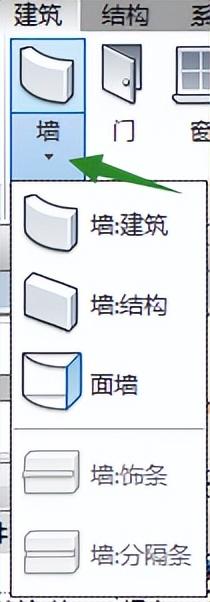

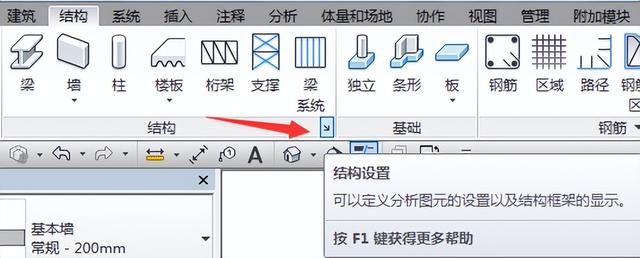

同時，當工具欄下面有小三角，標明下面有多個操作指令可以供選擇使用。這里只是初步集成了，如果看到顯示有斜向下的箭頭，則可以對該工具面板進行進一步的操作設置。

六、 屬性工具欄

（一） 屬性工具欄的調用

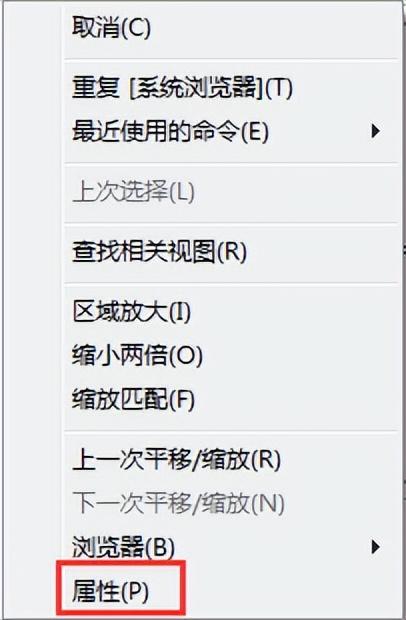

如繪圖區沒有顯示出屬性工具欄，可在空白處右擊鼠標彈出屬性對話框

點擊屬性，則可以在繪圖顯示出屬性對話框，通過移動，可以放置在自己想要放置的位置。

（二） 屬性工具欄內容

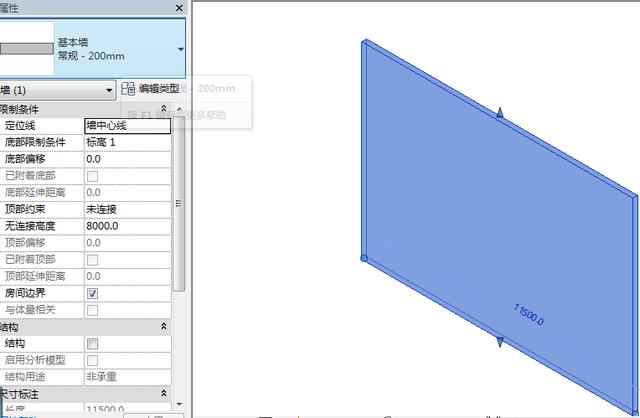

1、點擊繪圖的圖元，可以同步顯示出該圖元的圖元屬性信息。

圖15：墻體繪制

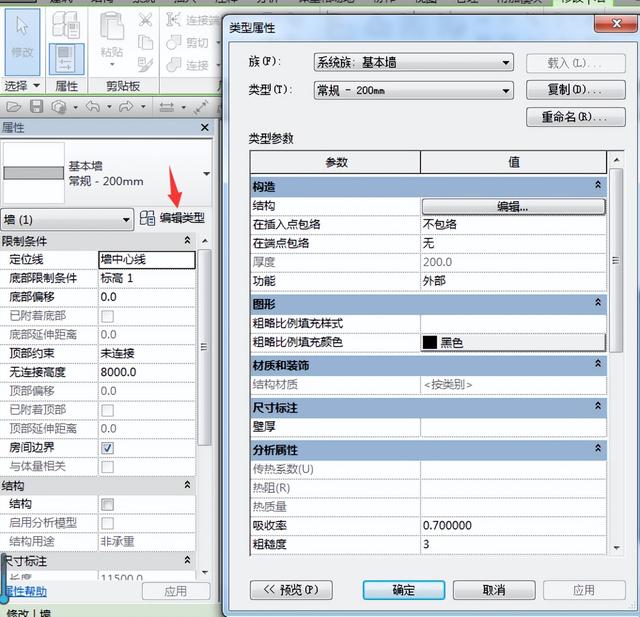

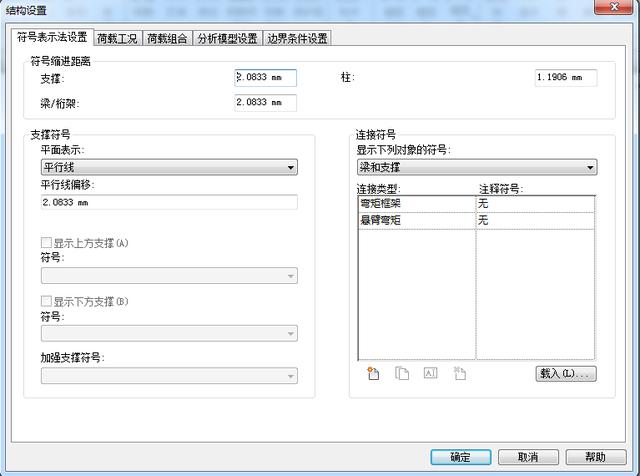

在這里點擊編輯類型，可以對該圖元進行相應的編輯設置。

圖16：墻體類型屬性

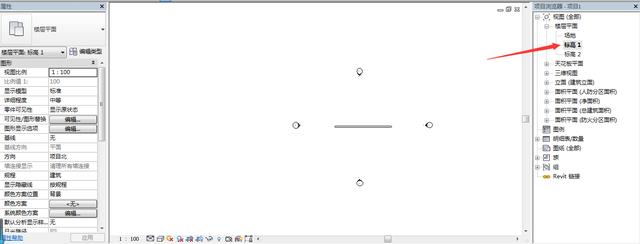

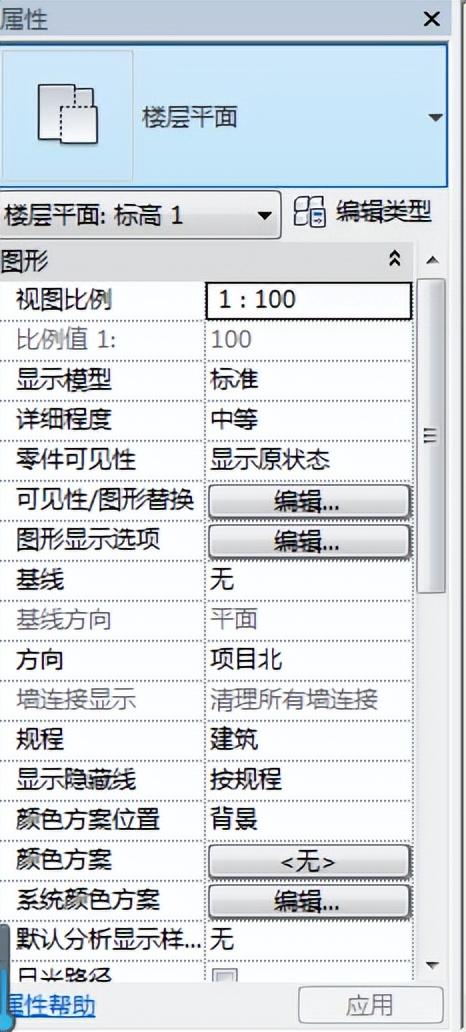

2、如果我們點擊了右邊的項目信息，左邊會同步顯示出相對應的屬性信息。例如我們點擊了標高1平面，則左側會同步顯示出標高1的項目信息。

圖17：項目信息

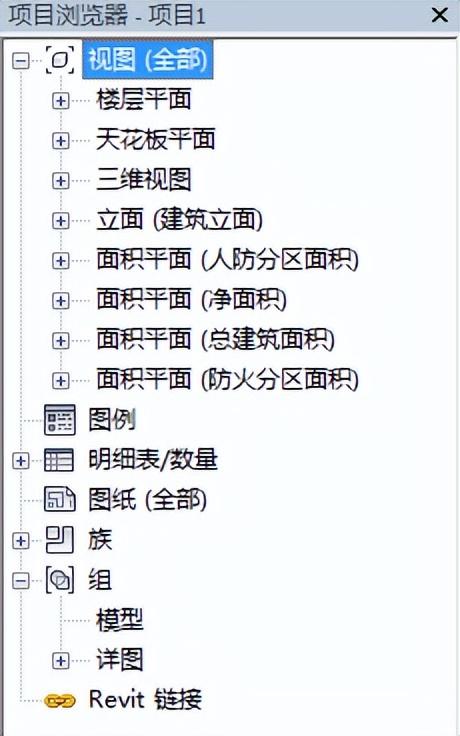

七、 項目瀏覽器

項目瀏覽器包含了項目視圖、明細表、族、組等相關信息。

圖18：項目瀏覽器

八、 繪圖區域

包含中間的工作區域和查看區域

圖19：繪圖區

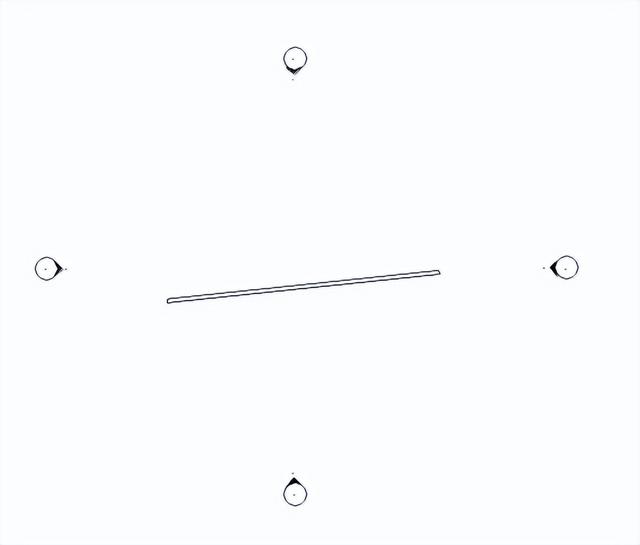

回到平面視圖我們還能看到在項目四周還有四個方向視圖符號。

要讓我們繪制的項目處于四個視圖符號中間。

九、 視圖工具欄

可以控制當前視圖控制方式，可以進行相應的設置和查看。

圖21:視圖工具欄

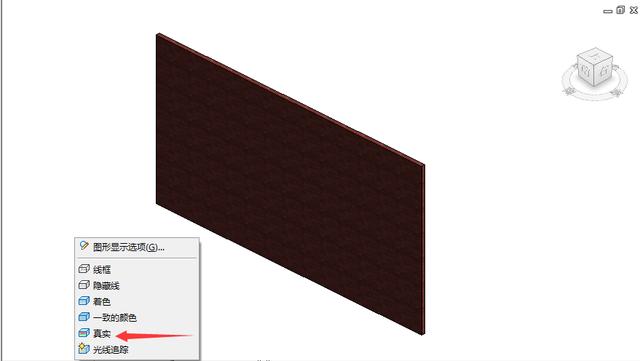

例如，我們?cè)陧?xiàng)目中點擊視覺樣式，通過真實模式來查看項目。

此外，我們?cè)谄矫嬉晥D模式下，光標放在圖元上，軟件會顯示出該圖元的基本信息。

當我們用相應命令進行操作時候，軟件也會在下方提示我們下一步的操作，這點和AutoCAD的繪圖是一致的。如我們要畫一面墻點擊墻，軟件會有如下提示：

因墻體繪制的動作有方向，而墻體的結構層面也分內和外，所以繪制時候需要鍵盤空格鍵來輔助進行墻面的翻轉。以保證繪制準確。
